備卷裝置的型式
為了保證向開卷機供料，準備機組前一般配有備卷裝置。備卷裝置要能迅速而有效地將已準備好的鋼卷裝到準備機組的開卷機上。小型焊管機組的備卷裝置比較簡單，隨著鋼卷尺寸和重量的增加，備卷裝置就變得比較復雜了。
備卷裝置的型式基本上分分為三種：沿機組作業線方向運輸鋼卷，垂直于機組作業線方向運輸鋼卷和綜合性備卷裝置。

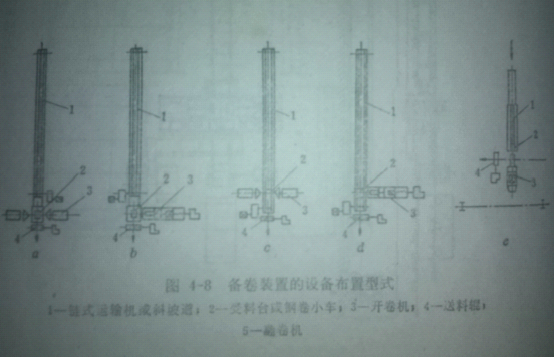

圖4-8a所示的備卷裝置是用吊車，懸臂吊或電動小車將鋼卷放到鏈式運輸機或斜坡輥道1上，此后鋼卷根據需要依次滾到受料臺2上，受料臺的升降臺交鋼卷提升到開卷機3的兩個分開的錐頭中間，然后開卷機兜售頭互相接近支撐鋼卷，再轉動鋼卷使其前端處于便 于開頭的位置，經直頭后，帶鋼前端送入隨后的送料輥或矯直機。
